V rámci EDI komunikace jsou k dispozici v systému IS FLORES podporovány následující typy zpráv:

• ORDERS - Objednávka - Zprávu zasílá zákazník dodavateli, aby objednal zboží nebo služby v požadovaném množství spolu s případnou specifikací místa a termínu dodání.
• DESADV - Obdoba výdejky - Zpráva specifikuje podrobnosti o dodávaném zboží. Měla být vždy zasílána před fyzickou dodávkou zboží, aby umožnila příjemci získat přesné informace o dodávaném zboží (jeho množství, způsobu balení apod.) a tím mu umožnila včasnou přípravu na fyzickou přejímku zboží.
• INVOIC - Faktura - Zprávu zasílá dodavatel odběrateli jako výzvu k zaplacení za zboží či služby.

Aktuálně jsou podporovány typy EDI zpráv uvedených výše. Podpora dalších vybraných typů EDI zpráv bude součástí některých dalších verzí systému IS FLORES.

Řešení EDI komunikace v IS FLORES je realizováno pomocí definovaných adresářů, ze kterých jsou EDI zprávy načítány a do kterých jsou nové EDI zprávy ukládány. EDI zprávy se uchovávají v agendě Dokumenty. Pomocí definice definovatelného importu dochází ke zpracování příchozí zprávy a tím k vytvoření nového dokladu, případně opravě dokladu.

K vytváření EDI zpráv je využíván stávající definovatelný export. EDI zprávy je možné zpracovávat jak ručně, tak automaticky po uložení dokladu, vždy po vyhodnocení pravidla zpracování exportů.

Jak importní, tak exportní definice jsou definovatelné a lze tak způsob zpracování a exportu EDI zprávy přizpůsobit individuálním potřebám zákazníka. V závislosti na nastavení systému lze EDI komunikaci řešit plně automatickým způsobem – to znamená, že koncový uživatel pracuje se systémem IS FLORES stejným způsobem, kdy na pozadí dochází k vytváření a odesílání EDI zpráv a naopak k přijímání EDI zpráv s automatickou tvorbou dokladů. Nebo je možné celý proces importu a vytváření EDI zpráv provádět ručním způsobem.



K bližšímu pochopení fungování EDI komunikaci v rámci systému IS FLORES pomůžou schémata níže, kde je znázorněno fungování importu a exportu EDI zpráv, automatická komunikace z pohledu uživatele a také datová struktura EDI komunikace

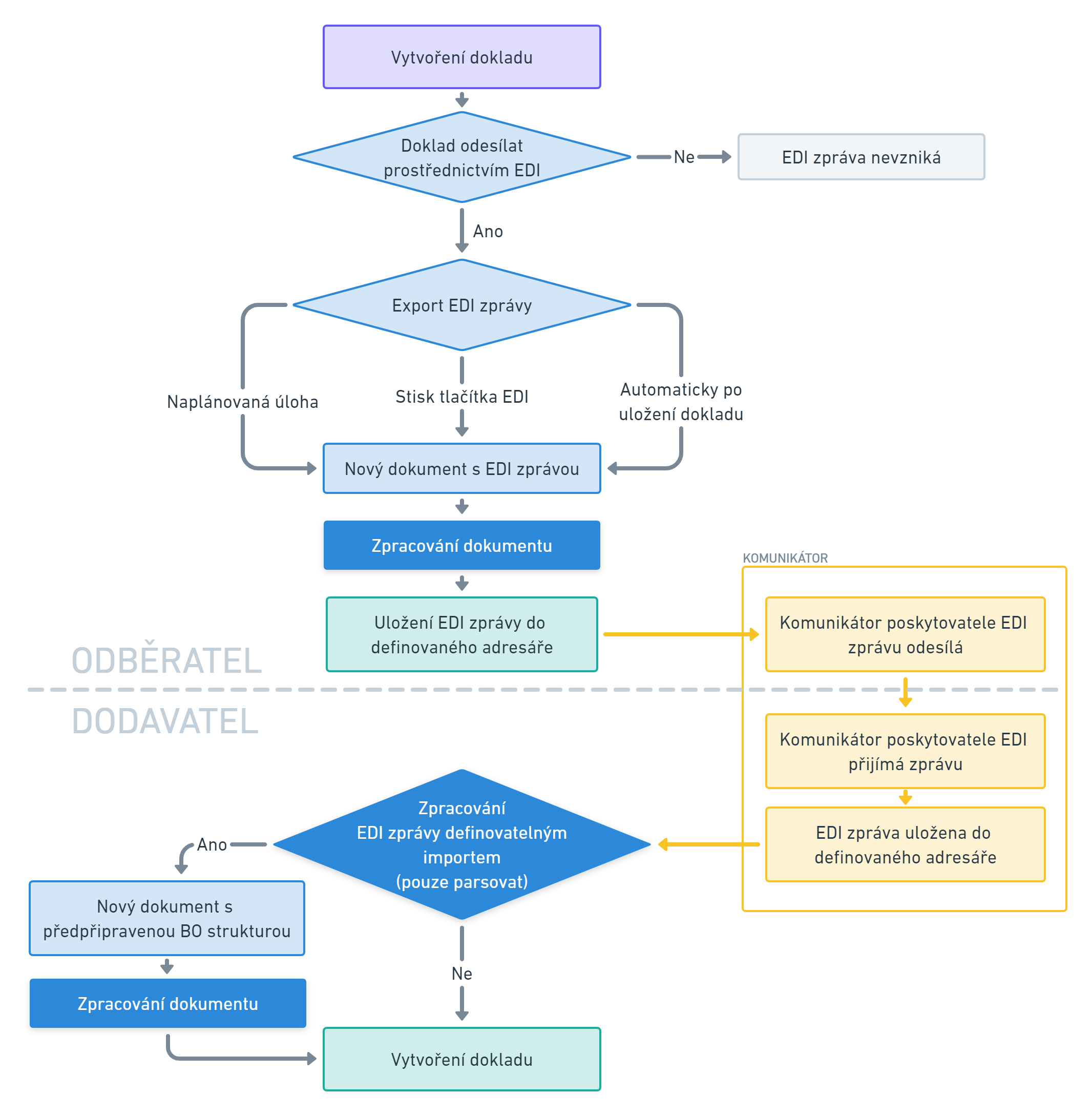

Schéma importu a exportu EDI zpráv:

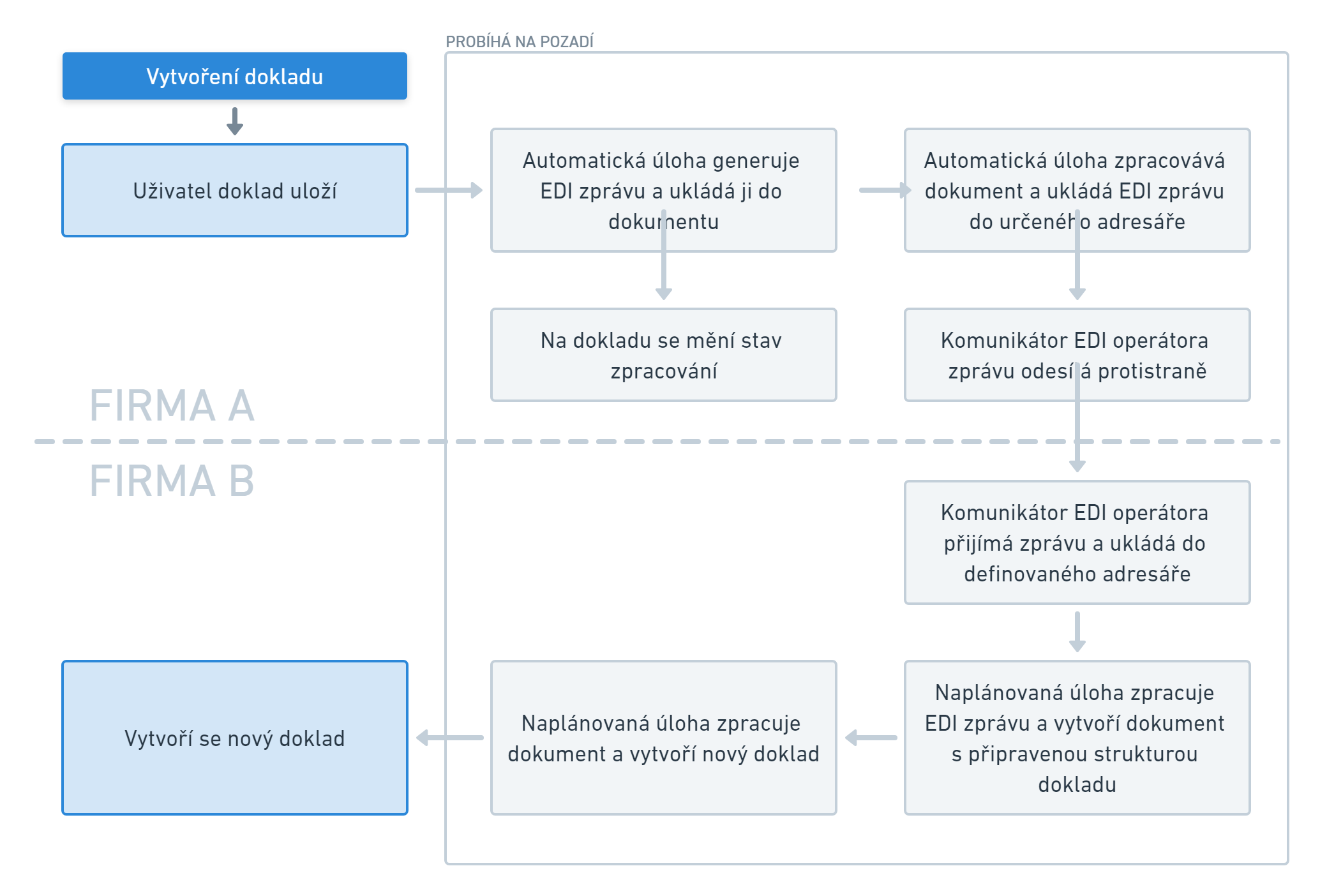

Schéma plně automatické EDI komunikace z pohledu uživatele:

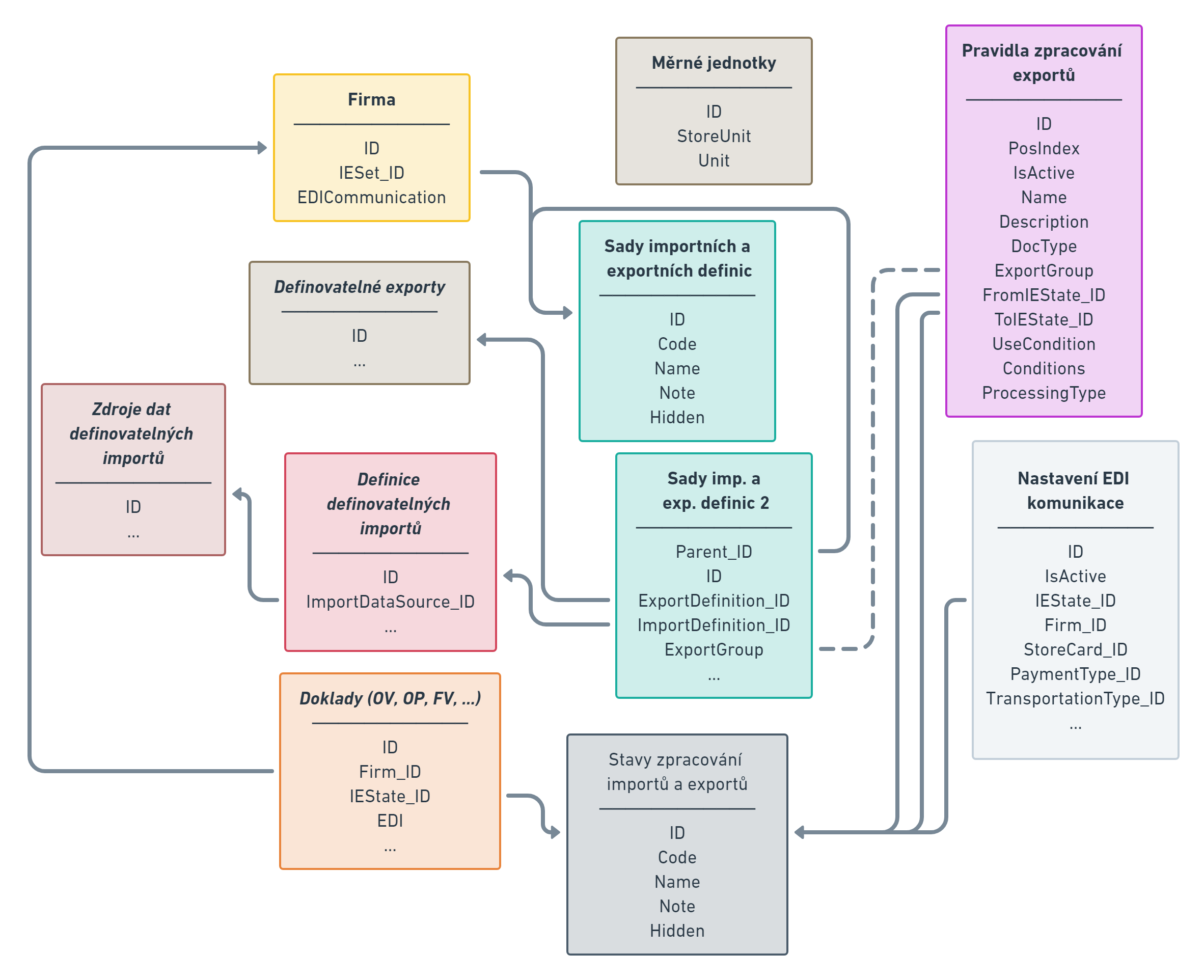

Datová struktura EDI komunikace:

Nejprve si popíšeme obecnou vazbu EDI komunikace a agendy Dokumenty.

Agenda Dokumenty se využívá k uchovávání exportovaných a přijatých EDI zpráv. Zprávy je možné zobrazit v původní datové podobě na subzáložce Obsah (záložka Detail → subzáložka Obsah).

U kategorie Definovatelný export dochází k propojení dokumentu vzniklého exportem souboru (odchozí EDI zprávy) a exportovaného dokladu (např. Objednávky vydané). Propojení vzniká exportem dokladu (nikoliv zpracováním dokumentu). Vazby jsou vidět na záložce Připojeno na dokumentu a na záložce Přílohy na exportovaném dokladu. Tlačítko Zpracovat u kategorie dokumentu Definovatelný export uloží připravenou EDI zprávu do požadovaného adresáře (nastavení viz níže.).

U kategorie Definovatelný import bylo v rámci EDI komunikace doplněno propojení dokumentu vzniklého importem souboru (příchozí EDI zprávy) a cílového dokladu (např. Objednávky přijaté), který vznikne provedením akce Zpracovat.

Cílový doklad se zobrazí na záložce Připojeno na dokumentu a na záložce Přílohy na cílovém dokladu se zobrazí dokument.



Nastavení Kategorie dokumentu Definovatelný export

V agendě Kategorie dokumentů je pro účely EDI komunikace k dispozici nová kategorie: Definovatelný export. Tato kategorie slouží pro ukládání EDI zpráv exportovaných ze systému IS FLORES.

Pro EDI komunikaci mají význam zejména tyto položky:

Způsob zpracování

Položka určující způsob zpracování dokumentu. Pro EDI komunikaci mají význam volby:

• Ručně – v případě ručního zpracování dokumentů
• Odložit (Autoserver) – v případě automatického zpracování dokumentů naplánovanou úlohou

Řada dokladů

Pro automatické zakládání nových dokumentů s kategorií: Definovatelný export je nezbytné jednorázově nastavit řadu dokladů. Přiřazení řady dokladů se provádí v agendě Kategorie dokumentů, záložka Detail, podzáložka Řady dokladů. Více viz Přiřazení řady dokladů.

Cesta pro uložení souboru

V poli Cesta pro uložení souboru je potřeba vyplnit adresářovou cestu určenou k ukládání exportovaných EDI zpráv.



Dále, pokud budete v rámci EDI komunikace používat i importy EDI zpráv do systému IS FLORES, je potřeba mít nastavenou také kategorii dokumentů Definovatelný import. O nastavení této kategorie jsme psali v rámci Definovatelných importů.

Máte-li aktivní licenci EDI komunikaci, je na hlavičce dokladů Objednávky přijaté, Objednávky vydané, Výdejky, Faktury vydané, Faktury přijaté a Příjemky zobrazena podpora pro EDI komunikaci.

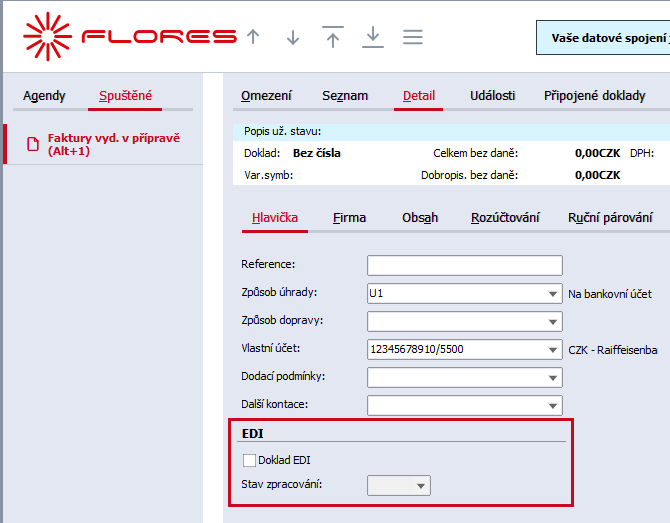

Ukázka prvků Doklad EDI a Stav zpracování na hlavičce dokladu Faktura vydaná.

Doklad EDI - Příznak, zda se jedná o doklad vzniklý v rámci EDI komunikace, nebo odeslaný prostřednictvím EDI. Položka je ve výchozím stavu nezatržena. K jejímu automatickému zatržení dojde v případě, že je na hlavičce dokladu vybrána firma, která má povolenou EDI komunikaci. Ruční zatržení položky u firem, které nemají povolenou EDI komunikaci nemá žádný vliv a EDI komunikace neproběhne.

Stav zpracování - Výběr hodnoty z číselníku Stavy zpracování importů a exportů. Podle tohoto stavu dochází k automatickému vytváření EDI zpráv dle nadefinovaných pravidel v číselníku Pravidla zpracování exportů. Výchozí hodnota se přebírá z nastavení pole Stav zpracování z číselníku Nastavení EDI komunikace.



Tlačítko EDI na seznamu dokladových agend

Na dokladových agendách, kde to má význam, tedy konkrétně Objednávky vydané, Výdejky, Faktury vydané se v záložce Seznam nachází tlačítko EDI, které slouží pro ruční export odchozích EDI zpráv na základě pravidel zpracování exportu nastavených v číselníku Pravidla zpracování exportů.

Podmínkou pro zobrazení tlačítka je aktivní licence „EDI komunikace“..

Tlačítko je aktivní, pokud je zatržen příznak Povolit EDI komunikaci v číselníku Nastavení EDI komunikace a zároveň:

• neoznačený doklad, na kterém je fokus, má zatržen příznak Doklad EDI

nebo

• alespoň jeden z více označených dokladů má zatržen příznak Doklad EDI.

V druhém uvedeném případě (hromadné označení více dokladů) je tlačítko aktivní i nad dokladem, který nemá zatrženo Doklad EDI. Nicméně, daný doklad se nebude exportovat.

Po stisku tlačítka EDI se provede vyhodnocení pravidel exportu dle pořadí z číselníku Pravidla zpracování exportů. Po úspěšném vyhodnocení pravidla je vytvořen export EDI zprávy a uložen do dokumentu. V agendě Dokumenty tak vznikne nový dokument (odchozí EDI zpráva) připravený ke zpracování.

V případě hromadného označení a exportu dokladů se výběr výsledné definice exportu provádí pro každý doklad zvlášť.



Schéma vytvoření EDI zprávy po uložení dokladu.

Schéma vyjadřuje za jakých okolností dojde k vytvoření EDI dokladu a jak přesně systém IS FLORES postupuje při ověřování, zda se má EDI doklad vytvořit.

Zdroje dat definovatelných importů i Definice definovatelných importů jsme podrobně popsali v kapitolách, které se importů týkají. Zde se budeme těmto agendám věnovat pouze okrajově a vždy ke vztahu s nastavením pro EDI komunikaci.

Nastavení v agendě Zdroje dat definovatelných importů

• Adresář pro import - Samostatný adresář pro příchozí EDI zprávy
• Adresář pro archivaci - Samostatný adresář pro přesun úspěšně zpracovaných příchozích EDI zpráv. Zamezí se tím opětovného zpracování již zpracovaných zpráv.
• Maska souborů :

  • Objednávka přijatá- *ORDERS*.xml

  • Faktura přijatá - *INVOIC*.xml

  • Výdejka - *DESADV*.xml

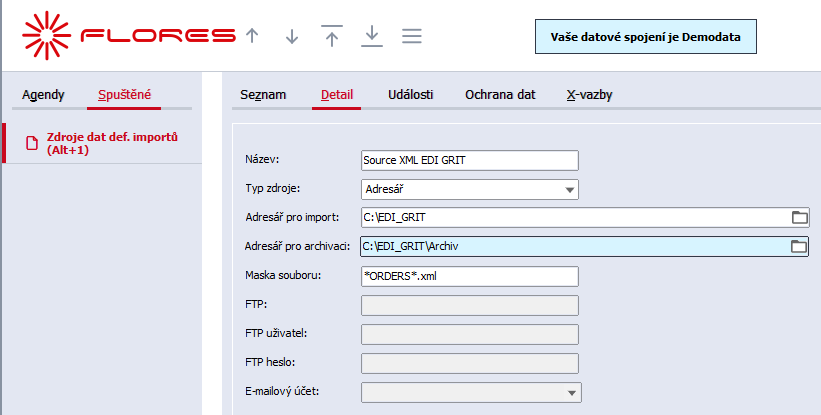

Příklad nastavení Zdroje dat - záložka Detail.



Nastavení v agendě Definice definovatelných importů

• Rozšiřující modul - hodnota: EDI - Bez tohoto nastavení by nebyl import EDI zpráv funkční.
• Archivovat dokument - hodnota: Ano - V agendě Dokumenty se bude archivovat původní přijatá EDI zpráva
• Pouze parsovat - hodnota: Ano - Provede uložení připravené struktury dokladu do dokumentu a samotné vytvoření/oprava dokladu se provede až po zpracování dokumentu.
  Výhody nastavení:
  • Příchozí EDI zprávy budou archivovány (v případě nastavení Archivovat dokument = Ano)
  • Bude naprostý přehled nad stavem zpracování dokladů
  • EDI zpráva bude připojena k výslednému dokladu

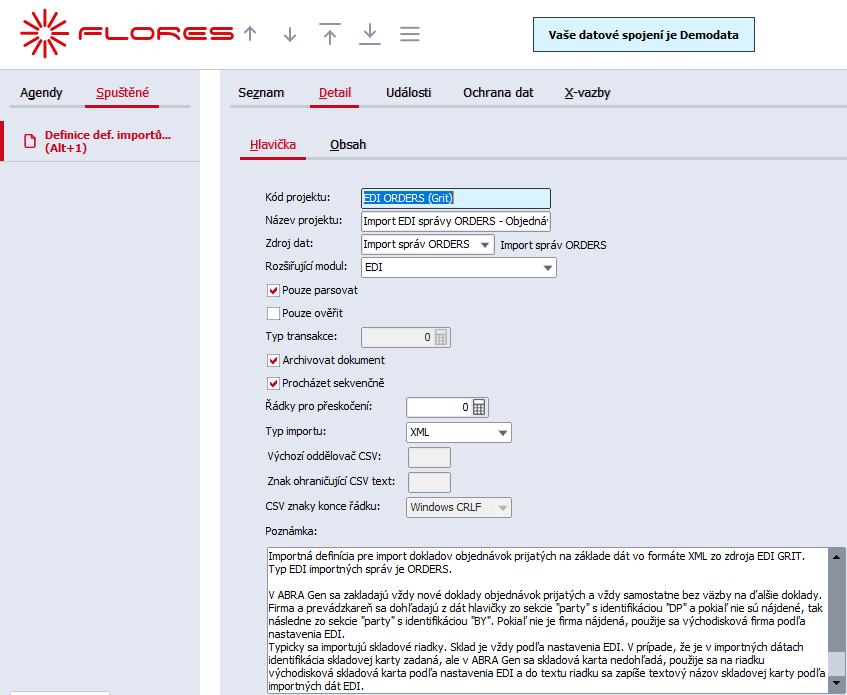

Příklad definice definovatelného importu pro zprávu ODERS - subzáložka Hlavička

Stávající číselník Definovatelné exporty byl využit pro definici odchozích EDI zpráv.

Pro možnost odesílání EDI zpráv z podporovaných agend (Objednávky vydané, Výdejky a Faktury vydané) je potřeba vytvoření definic exportu jednotlivých typů EDI zpráv.

Doporučené nastavení definice exportu pro správné fungování EDI:

• Nabídka (volba) - Vytvořit dokument
• Kategorie dokumentu - EXP Definovatelný export

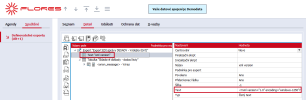

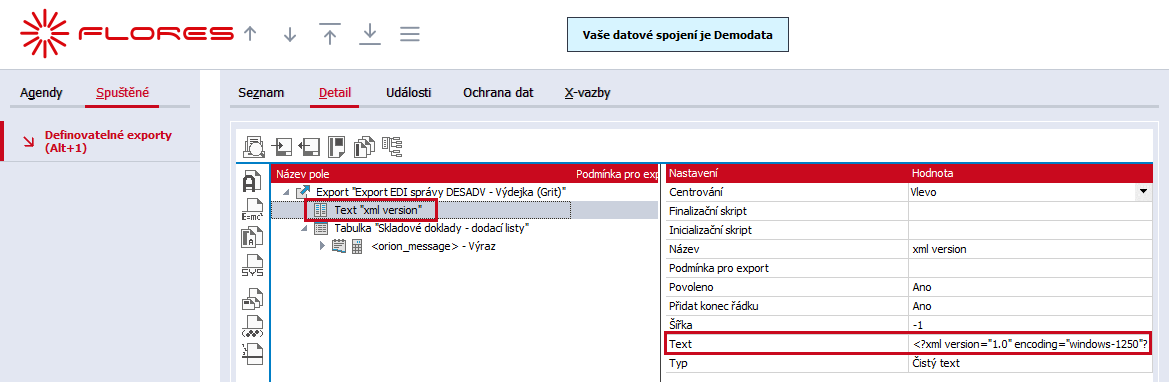

• Kódování - eeWINDOWS_1250 nebo eeUTF_8

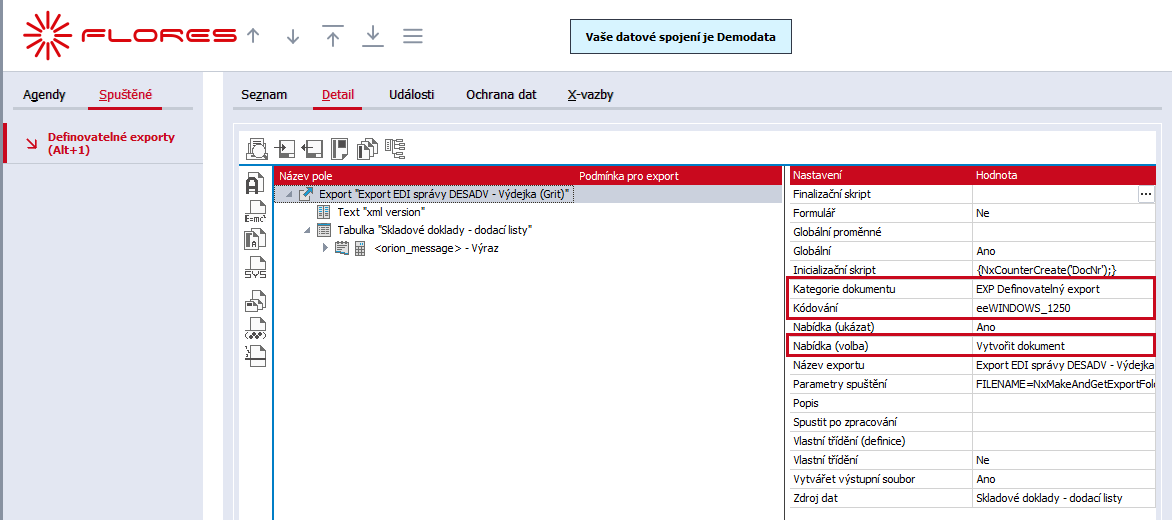

Nastavení definice exportu

K odeslání EDI zpráv je potřeba splnit soubor několika podmínek:

• Je aktivní licence k modulu EDI komunikace
• EDI komunikace je povolena v číselníku Nastavení EDI komunikace
• Doklad má povolen příznak Doklad EDI
• Firma zadaná na dokladu má povolenu EDI komunikaci a má zadánu sadu importních a exportních definic
• Existuje platné pravidlo zpracování exportů:
  • Pravidlo je aktivní
  • Pravidlo odpovídá způsobu zpracování (ručně, automaticky nebo odložit)
  • Typ dokladu na pravidlu se shoduje se zpracovávaným dokladem
  • Stav před exportem uvedený na pravidlu odpovídá stavu zpracování na dokladu
  • Je-li povoleno použití omezení, musí nastavené omezení odpovídat zpracovávanému dokladu
• Existuje definovatelný export zařazený do sady importních a exportních definic a zároveň export má nastavenu skupinu odpovídající pravidlu.

Pomocí stávající naplánované úlohy Zpracování dokumentu lze nyní provést zpracování dokumentu kategorie IMP Definovatelný import a EXP Definovatelný export.

Po zpracování se zobrazí vazba mezi dokladem na záložce Přílohy u dokladu a na záložce Připojeno u dokumentu.

Byly přidány tyto typy naplánovaných úloh:

• Pravidlo zpracování exportu. - Zpracovávají se všechny aktivní pravidla (IsActive=True) se způsobem zpracování Odložit (Autoserver) (ProcessingType = 2) podle pořadí PosIndex. Další podrobnosti týkající se zpracování a vyhodnocení podmínek pro tento typ naplánované úlohy jsme popsali v sekci Naplánovaných úlohy - Pravidlo zpracování exportu.

• Zpracování sad importních definic- Zpracovávají se pouze aktivní sady a jen aktivní definice importů, které jsou součástí sady. Více informací pro tento typ naplánované úlohy jsme popsali v sekci Naplánovaných úlohy - Zpracování sad importních definic.

• Zpracování importních definic - Úloha je určena pro automatické zpracování jedné nebo více definic definovatelných importů (definice ke zpracování se definují v parametrech dané naplánované úlohy).. Více informací pro tento typ naplánované úlohy jsme popsali v sekci Naplánovaných úlohy - Zpracování importních definic.



Schéma vytvoření EDI zprávy po uložení dokladu naplánovanou úlohou..

Schéma ukazuje v jakém případě dojde v rámci naplánovaných úloh k vytvoření EDI zprávy.

V agendě Instalační sady byla přidána podpora instalačních sad pro typy položek instalační sady:

• Importy a exporty – Definice importů (Definice definovatelných importů)
• Importy a exporty – Pravidla zpracování exportů (Pravidla zpracování exportů)
• Importy a exporty – Sady importů a exportů (Sady importních a exportních definic)
• Importy a exporty – Stavy zpracování (Stavy zpracování importů a exportů)

V Nexus.cfg je možné zapnout třídu logování [Log.EDI]. Loguje se průběh vyhodnocení pravidel a zpracování EDI komunikace. Log zaznamená vyhodnocení pravidel a výběr exportu. Zapnutí logu se provádí standardním způsobem popsaným v kapitole o logování.

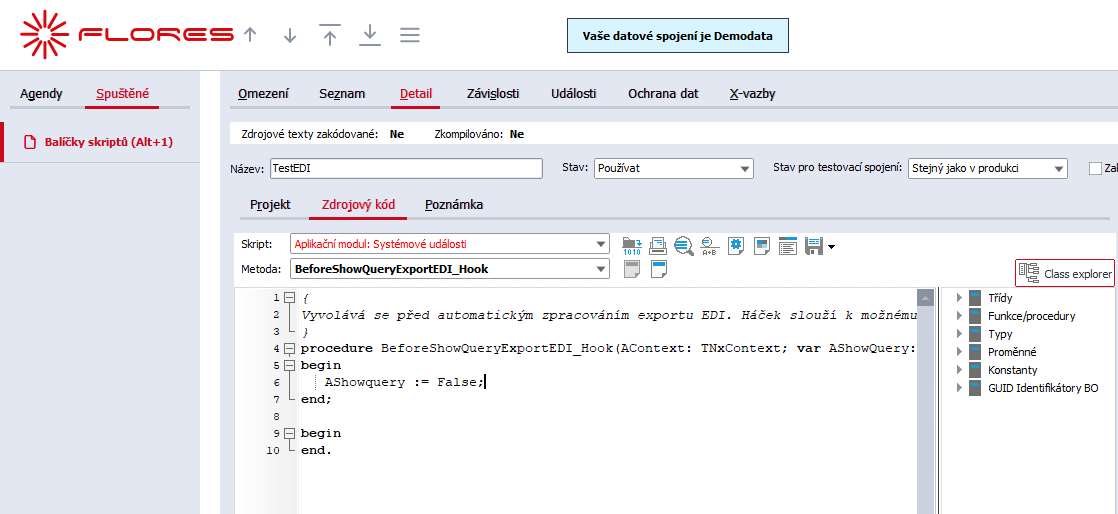

Byl přidán nový skriptingový háček BeforeShowQueryExportEDI_Hook, který umožňuje po uložení dokladu deaktivovat dotaz na uživatele. Níže obrázek s ukázkou kódu.

Nezbytnou podmínkou pro provoz EDI komunikace je, aby byla tato část systému licencována. EDI komunikace je licencována samostatně (je třeba mít licenci na EDI komunikaci) - viz Licencované celky (licencované moduly a vlastnosti).Budete-li v rámci EDI komunikace používat i Importy EDI zpráv do systému IS FLORES budete také potřebovat licenci Definovatelné importy.
