Implementace IoT v ABRA Flores

Konfigurace IoT číselníků

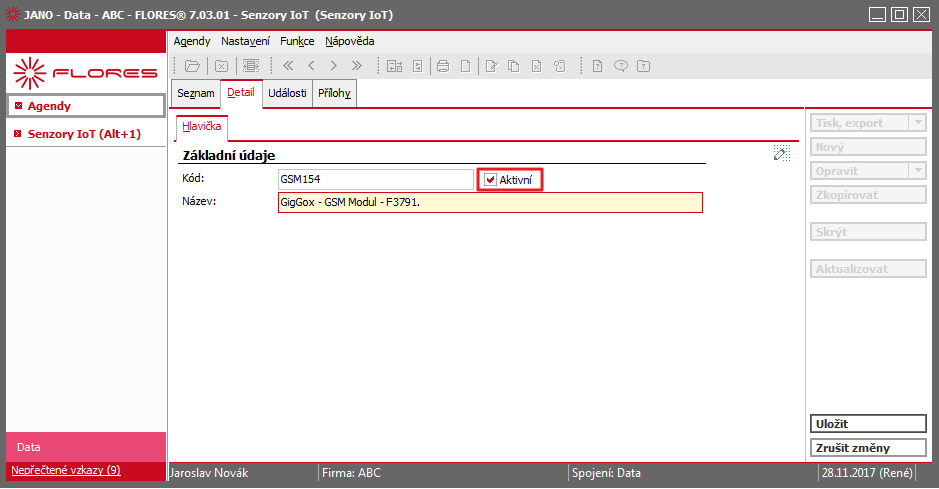

Dále je třeba si nakonfigurovat IoT číselníky:

Odesílání dat do ABRA Flores

Do Web API byla doplněna možnost příjmu IoT dat pomocí http požadavků zaslaných na adresu {webapi server}/iot. Data se posílají standardně v JSON formátu pomocí http požadavku typu PUT.

Původně používaná adresa {webapi server}/IoTData byla z technických důvodů změněna. Změna se týká pouze požadavků typu PUT, pro metody GET a POST zůstávají v platnosti adresy ve tvaru {webapi server}/iotdata.

V případě velkého množství vstupních dat je vhodnější vstupní IoT data uložit v RT (real time) a následně je pouze v omezeném množství např. filtrovaná resp. agregovaná zasílat do ABRA Flores.

Zasílaná vstupní data musí obsahovat hodnoty:

SensorCode – řetězcová identifikace senzoru, který data zaznamenal např.: "F3799"
SensorQuantity – řetězcové pojmenování veličiny, kterou senzor zaznamenal např.: "Temperature"
RecordedAt – datum a čas zaznamenání hodnoty senzorem např. "2016-03-4T17:55:00.000"
Jako další je třeba předat hodnotu pomocí pole, které určuje i typ dat:
- NumericValue - pro číselnou hodnotu např: 10.5
- DateTimeValue - pro hodnotu typu datu a čas např.: "2016-03-4T17:55:00.000"
- ShortStringValue - pro hodnotu krátký text (do 500znaků) např.: "krátký text"
- BinaryBlobValue - pro hodnotu s binárními daty zadané pomocí Base64 např.: "FDSA="
- TextBlobValue - pro hodnotu s dlouhým řetězcem např.: "dlouhý text"
- BooleanValue - pro logickou hodnotu např.: true resp. false

Použijeme metodu PUT. Budeme ji směřovat na kolekci dat IoT, čili URL adresa bude následující:

PUT http://localhost/data/iot

Předvedeme si přidání záznamu teploty. V datech stačí uvést jen to, co chceme na Business objektu změnit. Data v JSON reprezentaci (tělo požadavku):

{
	"SensorCode": "F3799",
	"SensorQuantity": "Temperature",
	"RecordedAt": "2017-05-15T16:31:00.000",
	"NumericValue": 22.5
}

Požadavek odešleme. Po úspěšné modifikaci Web API vrátí status 200 OK.

Nepovinně může být součástí požadavku také

UNID – univerzální identifikátor např.: "T0BX5PNTY03O3IRDGNVQVACJGW“ nebo "{F3799000-0000-0000-0000-000000000154}"

V tomto případě po příjmu vstupních dat Web API ověří, jestli zaslaná data již nejsou v systému zapsána (zda se zaslané UNID neshoduje s uloženým UNID v IS FLORES). Pokud již zapsaná jsou, vrátí se jako odpověď status 200 OK a zpracování se ukončí.

Opět použijeme metodu PUT.

PUT http://localhost/data/iot

Tentokrát si předvedeme přidání záznamu stavu baterie, včetně specifikace UNID v těle požadavku.

{
	"SensorCode": "F3799",
	"SensorQuantity": "Battery",
	"RecordedAt": "2017-05-15T16:32:00.000",
	"ShortStringValue": "low",
	"UNID": "S5Q15UOPWSMOXCGQFHTOBNXHDW"
}

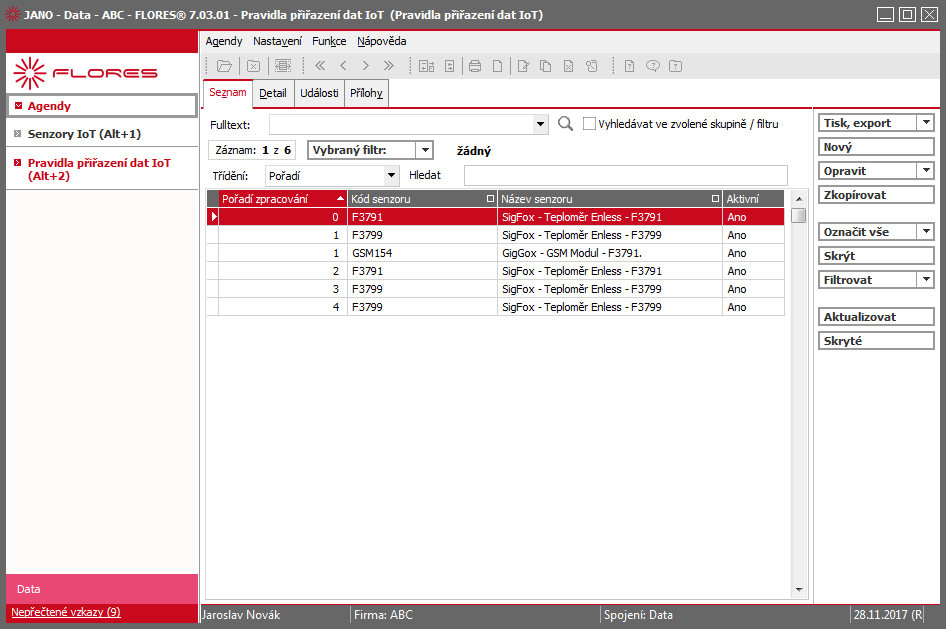

Pokud data doposud nejsou v systému zadána, dochází dle pravidel nadefinovaných v číselníku Pravidel přiřazení dat IoT k vyhodnocení, jestli vstupní IoT data budou přijata a k jakému záznamu v ABRA Flores budou přiřazena. Pokud vstupní data IoT nevyhoví žádnému pravidlu, je požadavek zamítnut - vrátí se status 406 Not Acceptable.

Data, která vyhoví podmínkám, jsou uložena do tabulky IoT dat. Pokud by data vyhověla více pravidlům, založí se více záznamů IoT dat se stejným UNID.

TIP - odeslání dat s vrácením UNID

Pokud potřebujeme v jednom kroku odeslat data a současně získat UNID vytvořeného objektu pro budoucí použití, je možné místo metody PUT použít metodu POST, která vytvoří nový business objekt IoT data a v odpovědi vrátí celou jeho reprezentaci (ve formě JSON objektu), včetně UNID.

Požadavek:

POST http://localhost/data/iotdata

Tělo požadavku:

{
	"Sensor_ID": "1000000101",
	"SensorQuantity": "Fullfillment",
	"RecordedAt$Date": "2019-02-13T13:57:00",
	"NumericValue": 1
}

Odpověď:

{
	"binaryblobvalue": "",
	"booleanvalue": false,
	"classid": "SLMOWS2CG2Y41434QE52D3PW3K",
	"createdat$date": "2019-02-20T11:21:29.195Z",
	"datetimevalue$date": null,
	"displayname": "K3TIVBCC2XHON1UXJ00NZFC3SS-SMH SMH_senzor/Fullfillment",
	"id": "6400000101",
	"numericvalue": 1,
	"object_id": "0000000000",
	"object_idobj": "0000000000",
	"objectclass": "00000000000000000000000000",
	"objversion": 1,
	"recordedat$date": "2019-02-13T12:57:00.000Z",
	"sensor_id": "1000000101",
	"sensorquantity": "Fullfillment",
	"shortstringvalue": "",
	"textblobvalue": "",
	"unid": "K3TIVBCC2XHON1UXJ00NZFC3SS",
	"valueastext": "1,000",
	"valuedatatype": 0
}

V URL požadavku je zapotřebí uvést identifikátor iotdata (nikoli iot, který se používá pro metodu PUT).
V těle požadavku je zapotřebí specifikovat Sensor_ID (povinné pole při vytváření objektu metodou POST), nikoli SensorCode.
V těle požadavku je zapotřebí místo RecordedAt uvést RecordedAt$Date.

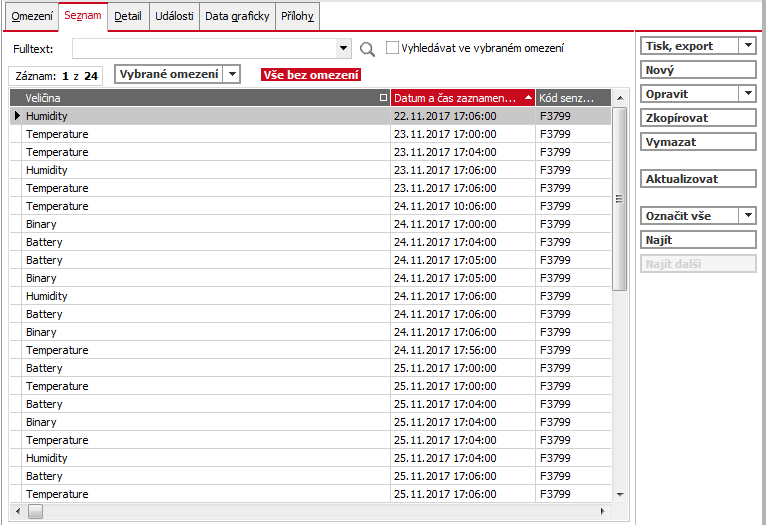

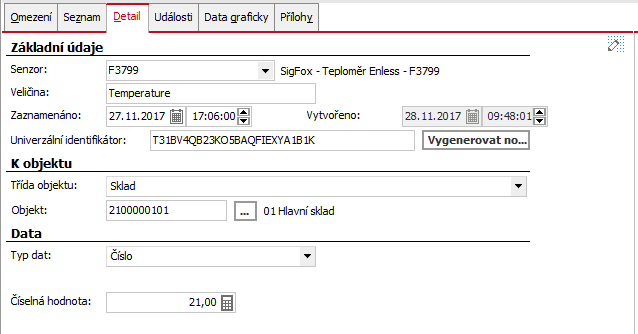

Zobrazení IoT dat v ABRA Flores

K dispozici jsou následující možnosti:
